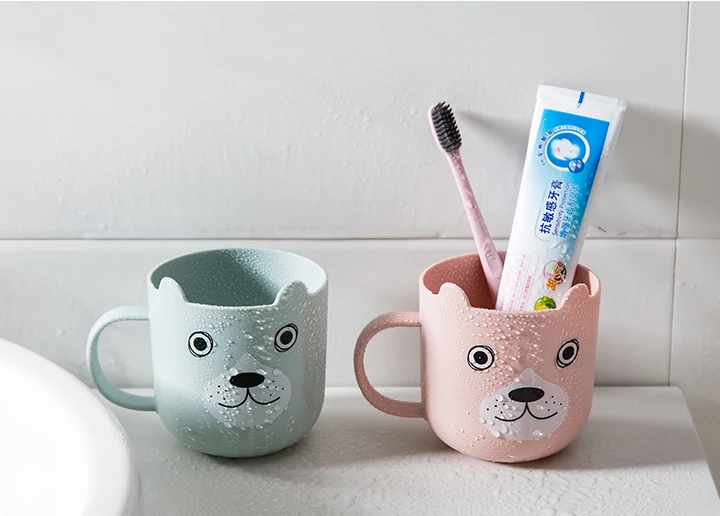

قالب حقن لأكواب فرشاة الأسنان

I. ميزات هيكل القالب

مكونات صب:وفقًا لشكل وحجم كوب فرشاة الأسنان، يتم اعتماد قالب مقعر من النوع -مدمج متكامل وقالب محدب مُجمَّع متكامل. هذا التصميم مناسب لأكواب فرشاة الأسنان الصغيرة- ذات الأشكال البسيطة، مما يضمن دقة القالب وسهولة الاستبدال.

نظام البوابات:يمكن تصميم جلبة الذباب وحلقة تحديد الموقع كهيكل متكامل، واعتماد انتقال H7/m6 يتناسب مع لوحة القالب الثابتة. عادةً ما يختار الشكل المقطعي -للذرب شكلًا دائريًا أو شبه منحرف وما إلى ذلك، وذلك لتقليل فقدان الضغط وفقدان تبديد الحرارة في العداء.

آلية التوجيه وتحديد المواقع:عادةً ما تكون أعمدة التوجيه وجلبات التوجيه مصنوعة من الفولاذ منخفض الكربون بنسبة 20#-. بعد الكربنة لـ 0.5-0.8 مم، يتم تبريدها إلى 48-55HRC، والتي تتمتع بمقاومة جيدة للتآكل وقوة، مما يضمن دقة تثبيت القالب.

آلية الطرد:الآلية الشائعة هي آلية إخراج دبوس القاذف. يتم إخراج كوب فرشاة الأسنان المصبوب من القالب من خلال لوحة القاذف ولوحة تثبيت دبوس القاذف ودبابيس القاذف. أثناء التصميم، يجب مراعاة موضع وكمية دبابيس القاذف لتجنب إتلاف المنتج عن طريق القذف.

نظام التبريد:بالنسبة للقلب الصغير-، يمكن استخدام طريقة تبريد من النوع النفاث-. يتم تركيب أنبوب رش الماء في منتصف القلب، ويتم رش ماء التبريد من الأعلى لتبريد جدار القلب عن طريق التباعد، وذلك لتسريع سرعة التبريد والقولبة للبلاستيك.

ثانيا. اختيار المواد

• مواد الصلب العفن: Tعادةً ما يستخدم تجويف القالب وقلب القالب الفولاذ القالب مثل P20، 738H وS136، والذي يتمتع بقوة وصلابة جيدة ومقاومة للتآكل. صلابة الفولاذ بشكل عام هي 48-52HRC.

• مواد أخرى:غلاف البوابة مصنوع من T8 وT10، مع قوة معالجة حرارية تبلغ 52-56HRC؛ أعمدة التوجيه وجلبات التوجيه مصنوعة من الفولاذ منخفض الكربون 20# وتخضع لمعالجة الكربنة والتبريد.

ثالثا. النقاط الرئيسية في التصميم

• تخطيط التجويف:يتم تحديد عدد التجاويف وفقًا لدفعة الإنتاج وحجم المنتج. على سبيل المثال، يمكن اعتماد تخطيط تجاويف متعددة- في قالب واحد للإنتاج الضخم، والتخطيطات الشائعة هي التوزيع الدائري أو التوزيع المتوازن، وذلك لضمان الحشو الموحد لكل تجويف بالبلاستيك المنصهر.

• فراق تصميم السطح:ويجب تحديده عند الجزء الذي يحتوي على أكبر-مقطع عرضي لكوب فرشاة الأسنان دون التأثير على مظهر المنتج. في الوقت نفسه، ينبغي النظر في طريقة إخراج الجزء البلاستيكي، بحيث يمكن للجزء البلاستيكي البقاء على جانب القالب المتحرك بعد فتح القالب.

• تعويض الانكماش:المواد البلاستيكية المختلفة لها معدلات انكماش مختلفة. على سبيل المثال، زاوية مسودة تجويف القالب لمادة PC هي 35 دقيقة إلى 1 درجة، وزاوية اللب هي 30 دقيقة إلى 50 دقيقة. أثناء تصميم القالب، من الضروري تعويض حجم القالب وفقًا لمعدل انكماش المادة البلاستيكية المختارة لضمان دقة أبعاد المنتج.
